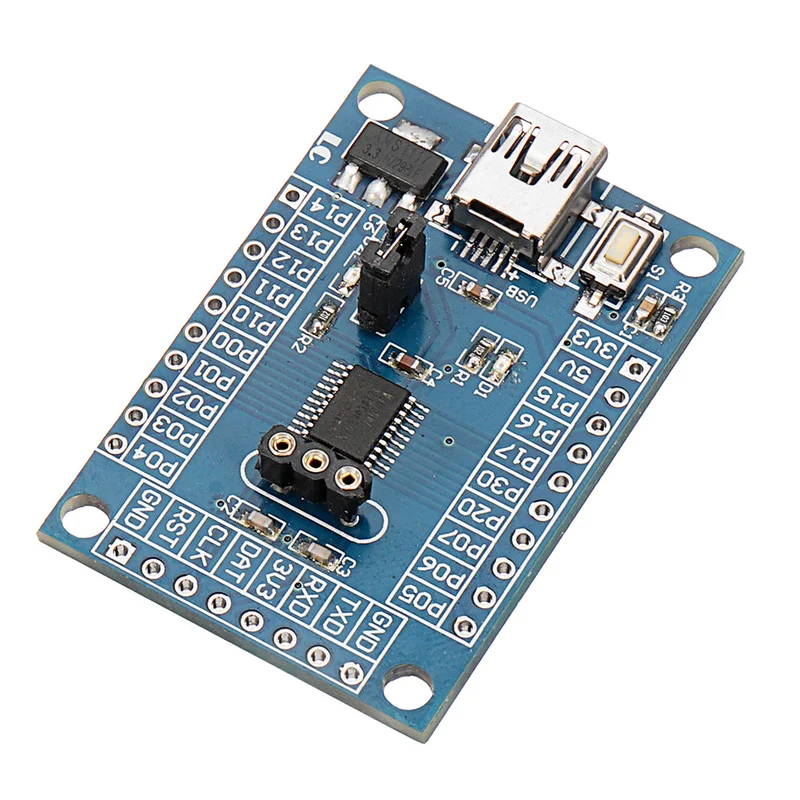

5 Stuks N76E003AT20 kerncontroller ontwikkelbord-Snelle verzending

Description

Beschrijving:

N76E003 is een high-speed product uit de 1T 8050-serie. Het biedt 18KB Flash ROM, configureerbare Data Flash en een hoge capaciteit van 1KB SRAM. Het ondersteunt een brede werkspanning van 2,4 V tot 5,5 V en een werktemperatuur van -40 tot 105 ℃. Het heeft een sterke anti-interferentiecapaciteit met 7KV ESD en 4KV EFT. N76E003 heeft 18 I/O-pinnen in een 20PIN-configuratie. De interface omvat dubbele seriële poorten, SPI, I2C en 6-kanaals PWM-uitgang. Het beschikt over een hoge nauwkeurigheid van minder dan 2% en een hoge resolutie van een 16 MHz RC-kristaloscillator, evenals een hoge resolutie van 8-kanaals 12-bit ADC, wat superieur is aan vergelijkbare producten. Het heeft de functie van zelfontwaken en detectie van onderdruk. Beschikbaar in TSSOP20 (4 mm x 6,5 mm) en QFN20 (3 mm x 3 mm) formaten. Het biedt hoge prestaties en ontwerpflexibiliteit.

Voorzieningen:

• 1T/8051: 1T MCU, 8051 klassieke kern
• 18KB Flash ROM: beter dan 8KB Flash, kan worden gebruikt als opslagruimte voor gegevens
• 1024B SRAM
• 17 + 1 invoerinterface: beter dan 16 GPIO
• 2 * UART, SPI, I2C: beter dan SPI/I2C/UART (extra UART)
• 8-kanaals 12-bit ADC, superieur aan 5-kanaals 10-bits ADC
• 6-kanaals individuele PWM-taak: beter dan PWM-uitvoer met 3 kanalen
• 10 KHz LIRC voor WDT-reset/WKT
• 16 MHz HIRC ± 1% bij kamertemperatuur, ± 2% bij volledige temperatuur
• -40 ~ 105 ℃ breed temperatuurgebied
• 2.4V-5.5V breed werkspanningsbereik
• TSSOP20 / QFN20
• ESD & EFT: HBM / 8KV MM / 400V, goede ESD en EFT, anti-interferentie en ESD-bescherming
• Ingebouwde MINI USB-voedingsinterface, resetknop en stabiele AMS1117-3.3V-chip
• Ingebouwde externe kristaloscillatorinterface en programmeerbare LED (P12 pin) jumper cap (I/O-controlelampje wanneer jumper is aangesloten)
• Alle I/O-poorten zijn toegankelijk met een pen van 2,54 mm
• Bordformaat: 43,4 mm x 29,8 mm

Interface-instructies:

• 5V / 3.3V: positief van de werkspanning
• GND: negatief van de werkspanning
• TX: verzender-PIN van de module seriële poort, kan worden verbonden met RXD van de MCU
• RX: ontvanger PIN van de module seriële poort, kan worden verbonden met TXD van de MCU
• DAT, CLK, RST: downloadpoort van het Nu-Link-programma

Pakket inbegrepen:

• 5 x N76E003AT20 Kerncontroller Ontwikkelbord
