Description
Omschrijving:

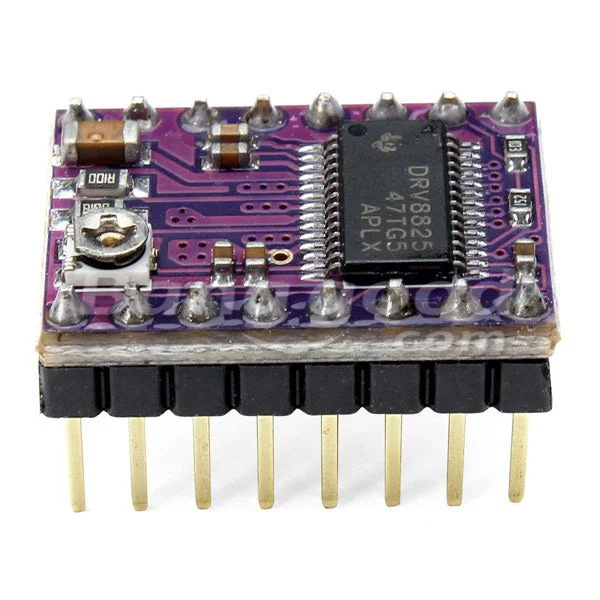

Deze module heeft een interface pinout die bijna identiek is aan die van de A4988 stappenmotor driver, waardoor deze kan worden gebruikt als een hogere prestatie vervanger in veel toepassingen.
De DRV8825 beschikt over een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en biedt zes micro-resoluties (tot 1/32 stap).
Het apparaat werkt op een spanning van 8,2 – 45V en kan tot ongeveer 1,5A per fase aan zonder dat er warmteafvoer of gedwongen luchtstroom nodig is (tot 2,2A met voldoende extra koeling).
Kenmerken:
- Eenvoudige stap- en richtingbesturingsinterface
- Directe aansluiting op 3.3V en 5V systemen
- Ondersteuning voor thermische uitschakeling, overspanning en onderspanning
- Kortsluit- en grondbeveiliging
- Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap
- 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer
- Verstelbare stroomregeling met potentiometer voor maximale stroomuitgang
- Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval)
- Maximale voedingsspanning van 45V
- Ingebouwde regelaar (externe logische spanning vereist)
Pakket bevat:
5 x Stepstick DRV8825 stappenmotor drivers
5 x kuip
