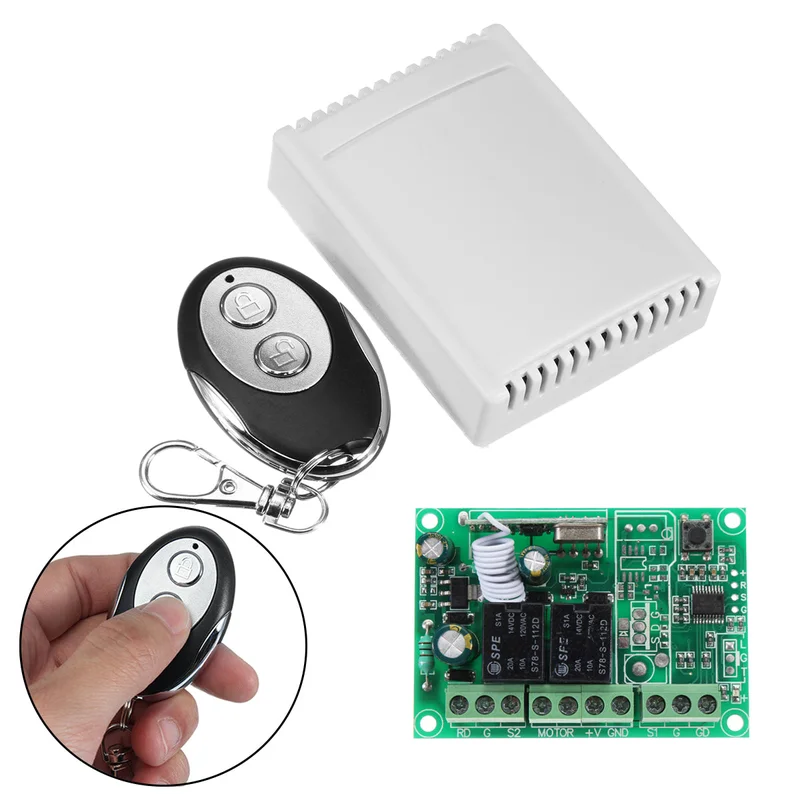

433 MHz draadloze RF-schakelaar DC 12V relaiszenderontvangermodule met afstandsbediening-Snelle verzending

Description

Specificaties:

Ingangsvermogen: DC 12V
RF-frequentie: 433 MHz
Ontvangstgevoeligheid: -105 dBm
Verzendafstand: > 100 m (open ruimte)
Decoderingsmodus: MCU-softwaredecodering
Ondersteuning op afstand type: leren code
Afmeting van de printplaat: 68 x 48 x 18 mm
Afmeting van de behuizing: 76 x 56 x 30 mm

Schakelschema:

+ V: 12V + ingang
GND: 12V – ingang
Motor: 12V DC lineaire uitgang
S1 / S2: Uitgang limietschakelaar
G: Uitgang limietschakelaar
GD: LED-uitgang begrenzen

Leercode:

1. Druk eenmaal op de leerknop op de ontvanger, de LED brandt.
2. Druk op de afstandsbediening, de LED-indicator op de ontvanger knippert 3 keer.
3. De leercode is nu succesvol opgeslagen.

Code wissen:

1. Druk op de leerknop op de ontvanger totdat het LED-lampje stopt met knipperen; de codes worden gewist.
2. Na het wissen van de code kan de afstandsbediening niet meer functioneren.

Pakket bevat:

1 x Afstandsbediening
1 x Ontvangerkaart

Foto details:
