32-Bit moederbord voor 3D-printer met 6 TMC2225 stappenmotor drivers-Snelle verzending

Description

Specificaties van het moederbord:

• Ingangsspanning (aanbevolen): 12-24 V
• Ingangsspanning (limiet): 6-35 V
• Aantal stappenmotor drivers: 6 (ondersteuning voor SPI socket StepStick)
• MOSFET output: 6
• Maximale stroom: 20 A
• Maximale heater stroom: 5 A
• Aantal thermistoraansluitingen: 5
• Limit switch: 6
• Firmware: Marlin bufix-2.0

Beschrijving van de TMC2225 stappenmotoraandrijving:

De TMC2225-chip is een ultrastille stappenmotor-driverchip die de driver en MOS integreert. De pinnen zijn volledig compatibel met DRV8825, wat zorgt voor een uitstekende prijs-kwaliteitverhouding. Bij gebruik van traditionele aandrijfchips kan er hoorbaar geluid of motorjitter optreden, wat de gebruikerservaring negatief beïnvloedt. De TMC2225 maakt gebruik van StealthChop-demptechnologie om het geluid van stappenmotoren onder de 10 dB te houden bij lage snelheden, wat resulteert in een ultrastille werking. Daarnaast kan het gebruikmaken van SpreadCycle-resonantieonderdrukkingstechnologie om stappenmotoren soepel te laten draaien bij hoge snelheden zonder jitter.

Parameters:

• Toepassing: tweefasige stappenmotor
• Stroom: 2 A (piekwaarde)
• Spanning: 4,75-36 V DC
• Interface: STEP/DIR; UART
• Onderverdeling: 4, 8, 16 of 32 microstappen
• Microstep: UART-configuratie kan 1-256 willekeurige onderverdelingen realiseren
• Functie: StealthChop2 ™ ultrastil
• SpreadCycle™ anti-jitter, anti-resonantie
• Stand-by: automatisch verminderen van de stand-bystroom (UART-configuratie)
• Toepasbare modellen: noodzakelijk voor het bouwen van 3D-printers, CNC-machines, graveermachines, enz.
• Ondersteunde 3D-printers: Prusa Mendel, Ultimaker, Printbot, Makerbot, enz.

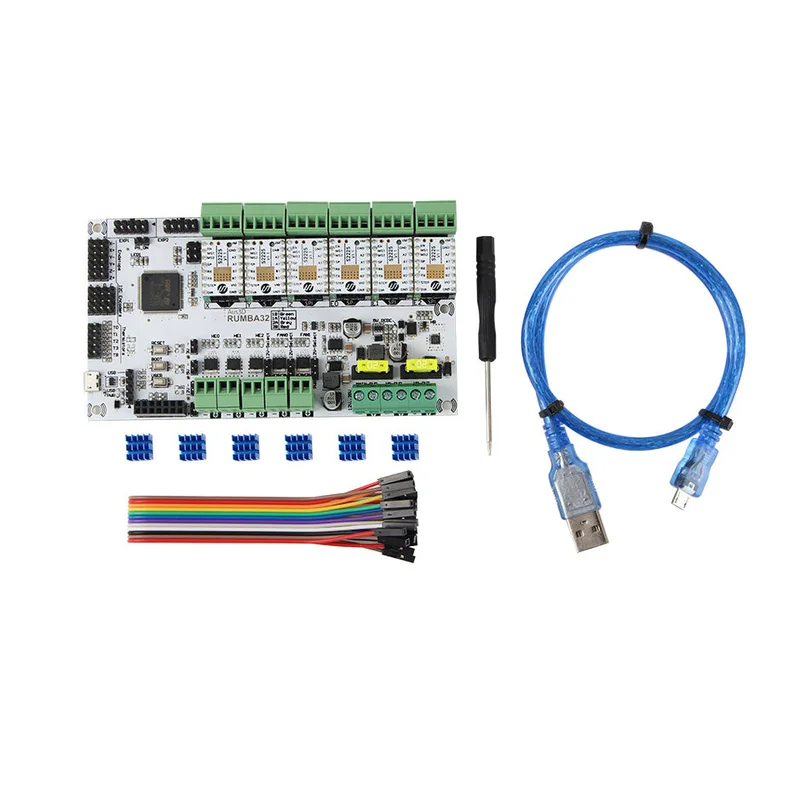

Pakket inbegrepen:

• Rumba moederbord * 1
• USB-kabel * 1
• TMC2225-stappenmotor driver * 6
