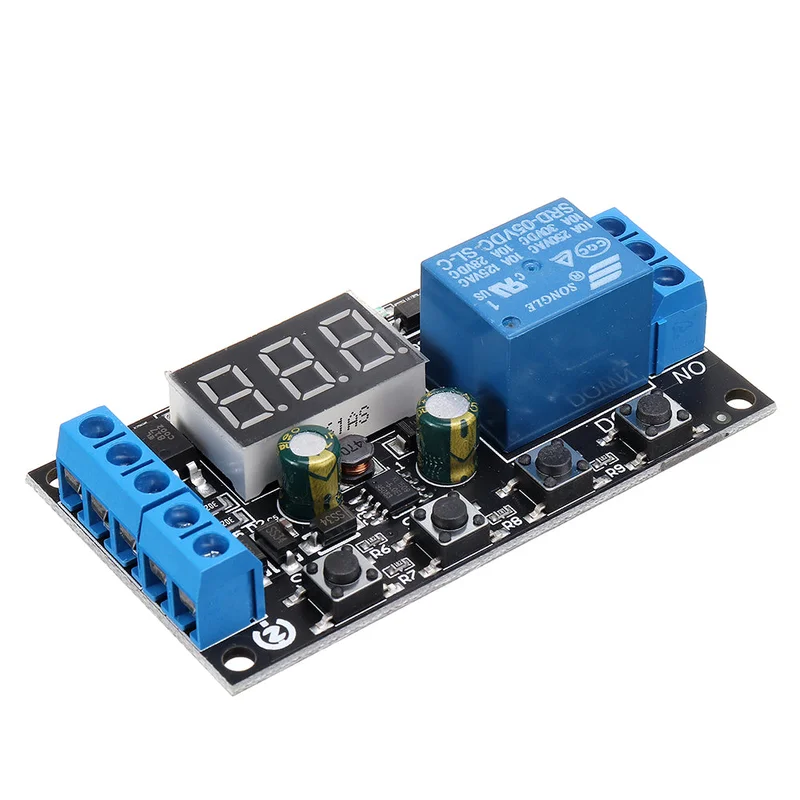

3 Stuks tijdrelais module 5V 12V 24V trigger cyclus timing-Snelle verzending

Description

Voorzien van:

• Breedspanningsbedrijf (5 – 30V), geschikt voor de meeste apparatuur, erg handig;
• Duidelijke en eenvoudige interface, krachtig en gemakkelijk te begrijpen, voldoet aan bijna al uw behoeften;
• Belangrijke noodstopfunctie (STOP-toets) met omgekeerde verbindingsbescherming, voorkomt schade bij verkeerde aansluiting;
• Slaapmodus: na inschakeling schakelt het display automatisch uit na 3 minuten zonder enige bewerking; elke toets kan het display weer activeren;
• Instelbare parameters voor OP, CL, LOP, CLL, CLH, die onafhankelijk van elkaar worden opgeslagen;
• Seriële poortcommunicatiefunctie voor eenvoudig lezen en instellen van parameters;
• Alle instellingsparameters worden automatisch opgeslagen na uitschakeling.

Specificaties:

• Werkspanning: DC 5V-30V, ondersteuning voor micro USB 5.0V voeding;
• Triggersignaalbron: ① Trigger op hoog niveau (DC 3.0V ~ 24V), ② Schakelaar, ③ Seriële communicatie-trigger;
• Uitgangsvermogen: kan apparatuur bedienen binnen DC 30V 5A of AC 220V 5A;
• Ruststroom: 20mA;
• Werkstroom: 50mA;
• Levensduur: meer dan 100.000 keer;
• Werktemperatuur: -40 tot 85 ℃;
• Afmetingen: 69 * 38 * 17 mm;
• Met optocoupler-isolatie voor verbeterd anti-interferentievermogen, printplaat van industriële kwaliteit, parameters blijven onthouden na stroomuitval.

Bedrijfsmodus:

Modi zonder triggering:

• P00: Na inschakeling wordt het relais CL tijd gedeactiveerd en het relais start;
• P01: Na inschakeling wordt het relais ingeschakeld voor OP-tijd en daarna uitgeschakeld;
• P02: Het relais is ingeschakeld voor OP-tijd en uitgeschakeld voor CL-tijd, deze acties worden cyclisch uitgevoerd; het aantal cycli (LOP) kan worden ingesteld;
• P03: Het relais is uit voor CL-tijd en aan voor OP-tijd, deze acties worden cyclisch uitgevoerd; het aantal cycli (LOP) kan worden ingesteld;

De modus die moet worden geactiveerd:

• P04: Na activatie wordt het relais ingeschakeld voor OP-tijd en daarna uitgeschakeld;
• P05: Na activatie wordt het relais ingeschakeld voor OP-tijd en kan opnieuw worden getriggerd binnen OP-tijd;
• P06: Na activatie wordt het relais ingeschakeld voor OP-tijd, en bij een nieuwe activatie wordt het relais uitgeschakeld;
• P07: Na activatie wordt het relais gedurende CL-tijd losgekoppeld en daarna ingeschakeld;

Tijdbereik:

0,1 seconde (minimum) tot 999 minuten (maximum) traploos instelbaar.

Parameter instellingsmethode:

• Bepaal de werkwijze van de module;
• Ga naar de hoofdinterface en druk lang op de SET-knop om de modusselectie te openen;
• Kies de in te stellen modus en druk kort op de SET-knop om de parameters in te stellen;
• Na het instellen van de parameters, houdt u de SET-knop 2 seconden ingedrukt om de instellingen op te slaan.
