3 Stuks M5Stack Atom Lite ESP32 ontwikkelbord kit met programmeerbare RGB LED-Snelle verzending

Description

Beschrijving:

Atom Lite is een zeer compact ontwikkelbord in de M5Stack serie, met een afmeting van slechts 24 x 24 mm. Het biedt meer GPIO voor gebruikersaanpassing, wat het ideaal maakt voor embedded smart home-apparaten en het creëren van slim speelgoed. De hoofdbesturing maakt gebruik van de ESP32-PICO-chip, die is geïntegreerd met Wi-Fi en Bluetooth-technologieën, en heeft 4MB geïntegreerd SPI-flashgeheugen. De Atom Lite-kaart biedt een infrarood LED, een RGB LED, knoppen en een PH2.0-interface. Daarnaast kan het worden aangesloten op externe sensoren en actuatoren via 6 GPIO’s. De ingebouwde USB Type-C interface maakt snel uploaden en uitvoeren van programma’s mogelijk.

Item Kenmerken:

• USB Type-C
• ESP32-gebaseerd
• Materiaal behuizing: PC + ABS
• 4 MByte flash
• 1 Reset-knop
• 1 RGB LED
• 1 Programmeerbare knop
• 1 Infrarood LED
• 2.4G-antenne: Proant 440
• 6 GPIO (Dupont Pins)
• GROVE / 4P PH2.0-interface
• Programmeerplatform: voorArduinoenUIFlow
• Productgrootte: 24 x 24 x 10 mm
• Gewicht van het product: 1 g

ESP32 Kenmerken:

• 240 MHz dual core Tensilica LX6 microcontroller met 600 DMIPS
• Geïntegreerde 520 KB SRAM
• Geïntegreerde 802.11b/g/n HT40 Wi-Fi zendontvanger, baseband, stapel en LWIP
• Geïntegreerde dual mode Bluetooth (klassiek en BLE)
• Hall-sensor
• 10x capacitieve touch-interface
• 32 kHz kristal oscillator
• PWM/timer ingang/uitgang beschikbaar op elke GPIO pin
• SDIO-master / slave 50 MHz
• Ondersteuning voor SD-kaart interface

EasyLoader

EasyLoader is een eenvoudige en snelle programmabrander. Elke productpagina in EasyLoader biedt een productgerelateerd case-programma. Het kan door eenvoudige stappen naar de master worden gebrand en een reeks functieverificatie kan worden uitgevoerd (momenteel is EasyLoader alleen beschikbaar voor Windows OS). Na het downloaden van de software, dubbelklik om de toepassing uit te voeren, sluit het M5-apparaat aan op de computer via de datakabel, selecteer de poortparameters en klik op “Branden” om te beginnen met branden. (Stel voor Atom Burning de baudrate in op 750000 of 115200).

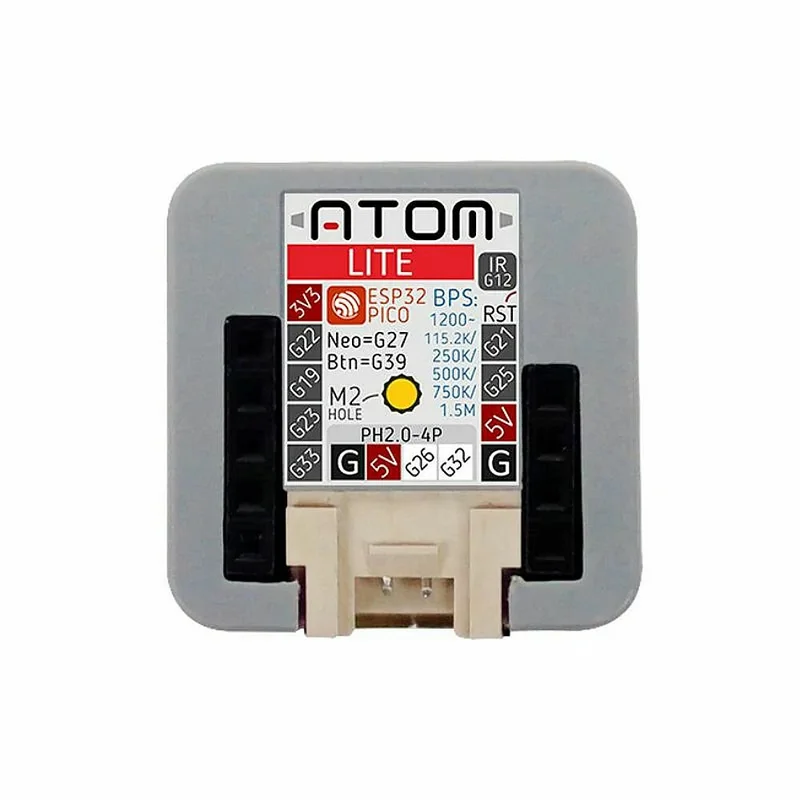

Randapparatuur Pin Map:

Pakket inbegrepen:

• 3 x ATOM Lite

Voorbeeld:

1. voor Arduino IDE

Klik om de code te verkrijgenhier.

Links:

• Data papier

  • ESP32-PICO

Video:

Bekijk hier de video.
