3 Stuks bidirectionele I2C- en SMBus-spanningsniveau-vertaler-Snelle verzending

Description

Beschrijving:

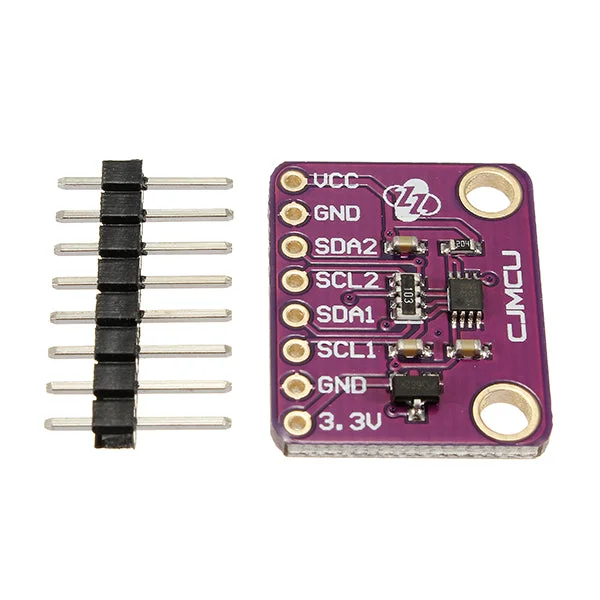

Deze bidirectionele I2C- en SMBus-spanningsniveau-vertaler is een duale translator die werkt met een vrijgave (EN) -ingang. Het apparaat is operationeel van 1,2 V tot 3,3 V (REF1) en van 1,8 V tot 5,5 V (REF2). Het maakt bidirectionele spanningsvertalingen mogelijk tussen 1,2 V en 5 V, zonder het gebruik van een richtingspen.

De lage ON-state weerstand (RON) van de schakelaar zorgt voor verbindingen met minimale voortplantingsvertraging. Wanneer de EN-ingang hoog is, staat de translator-schakelaar aan en zijn de SCL1 en SDA1 I/O verbonden met de SCL2 en SDA2 I/O, waardoor bidirectionele gegevensstromen tussen de poorten mogelijk zijn. Wanneer de EN-ingang laag is, is de schakelaar uitgeschakeld en is er een hoge impedantie tussen de poorten.

Naast spanningsomzetting kan deze vertaler ook worden gebruikt om een 400 kHz-bus te isoleren van een 100 kHz-bus door de EN-pin te regelen, en om de langzamere bus te ontkoppelen tijdens communicatie in de snelle modus.

Pakket inbegrepen:

• 3 x bidirectionele I2C- en SMBus-spanningsniveau-vertalers
