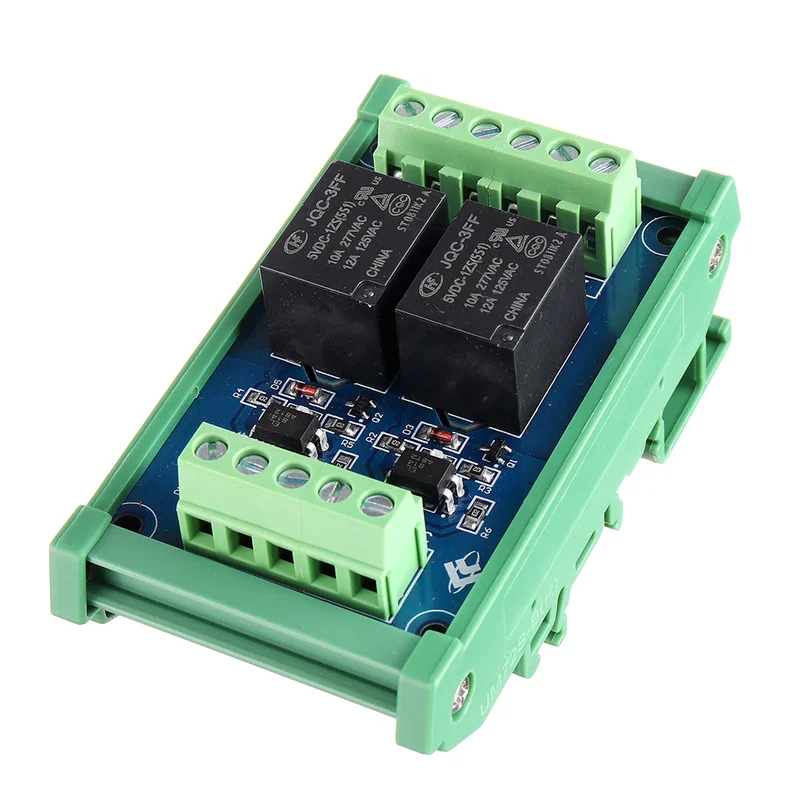

Description
Structurele eigenschappen:
- Gebruik van hoogwaardige relais voor stabiele en betrouwbare prestaties.
- Compatibel met twee invoermodi: positieve controle en negatieve controle.
- Elke kanaal heeft een LED-indicator voor een intuïtief inzicht in de prestaties.
- Optocoupler-isolatie voor verbeterde anti-interferentie en isolatieprestaties.
- Voeding en besturingsterminals worden onafhankelijk geregeld.
- Standaard DIN-rail installatieontwerp voor eenvoudige en snelle installatie.
Technische parameters:
- Trekkersignaal: DC 5V
- Triggersignaalstroom: 5mA per kanaal
- Voedingsspanning: DC 5V
- Spoelstroom: 18,8 mA per kanaal
- Contacttype: één normaal open en één normaal gesloten (enkele pool)
- Maximale laadstroom per contact: 10A
- Actietijd: minder dan 12 ms
- Reset tijd: minder dan 4 ms
- Maximale schakelfrequentie: 18000 keer per uur
- Mechanische levensduur: meer dan 20 miljoen schakelingen
- Relaisinstallatie: plug-in type (nee)
- Module installatiemethode: DIN-standaard railinstallatie
Introductie bedrading positieve besturing:
- Voedingsingangsaansluiting: VCC is verbonden met de positieve spanning, GND met de negatieve spanning.
- IN1 en IN2 zijn aangesloten op de positieve spanningsregeling, waarbij IN1 de K1-klem en IN2 de K2-klem bestuurt.
- Controle apparaatuitgang: De uitgangsaansluiting is gemarkeerd met 2, 3 (gemeenschappelijk punt), 4 (normaal gesloten) en 5 (normaal open).
