Beschrijving:

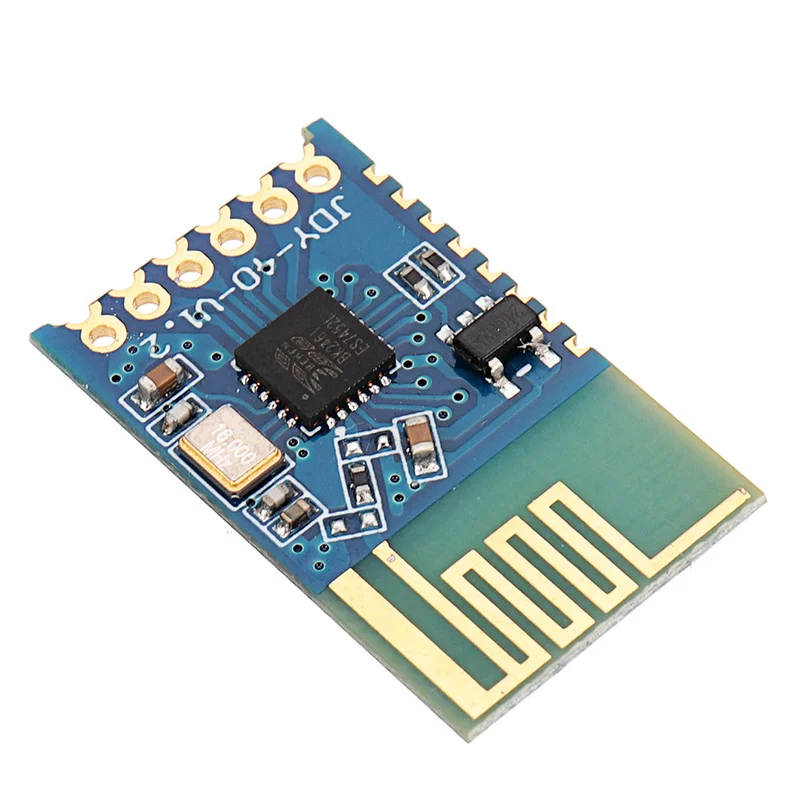

Deze module is ontwikkeld met 2.4G technologie en heeft een bereik van 120 meter. Het maakt gebruik van een seriële communicatie-interface, wat eenvoudig en snel is. Basiskennis van seriële communicatie is voldoende om deze module toe te passen!
Pin functie beschrijving:
| Pin | Naam | Functie |
| 1 | GPI01 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 2 | GPI02 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 3 | GPI03 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 4 | GPI04 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 5 | GPI05 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 6 | GPI06 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 7 | GPI07 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 8 | GPI08 | Ingang-uitgang IO, configureerbaar via AT+CLSS |
| 9 | VCC | Voeding (2.2-3.6V) |
| 10 | RXD | Seriële poort invoerpin |
| 11 | TXD | Seriële poort uitvoerpin |
| 12 | SET | AT commando schakelpin (laag niveau AT instructie, hoog niveau transparante transmissie) |
| 13 | CS | Transmissie of drukknopmodus: CS pin (laag niveau wakker, hoog niveau slaap). IO ontvangmodus: de CS pin moet worden opgeschort of omhoog getrokken |
| 14 | GND | Voeding |
Toepassingsgebieden:
1: 2.4G paneelschakelaar
2: 2.4G afstandsbediening
3: 2.4G transmissie
4: één naar vele controle via mobiele telefoon
5: IO schakelcontrole
6: 2.4G speelgoed
7: slimme woningbediening
Technische specificaties:
| Model | JDY-40 |
| Werkband | 2.4G |
| Uitzendvermogen | Maximaal 12dB |
| Werktemperatuur | -40 °C – 80 °C |
| Ontvangsgevoeligheid | -97dB |
| Transmissieafstand | 120 meter |
| Werkspanning | 2.2V-3.6V |
| TX stroom | 40mA |
| RX stroom | 24mA |
| Slaapstroom | 5uA |
| Communicatie-interface | Standaard TTL seriële poort |
Standaardconfiguratie:
| Volgorde | Functie | Parameter | Instructies |
| 1 | Baudrate | 9600 | AT+BAUD |
| 2 | Draadloze ID | 8899 | AT+RFID8899 |
| 3 | Apparaat ID | 1122 | AT+DVID1122 |
| 4 | Kanaal | 001 | AT+RFC001 |
| 5 | Uitzendvermogen | 12dB | AT+POWE9 |
| 6 | Apparaat type | A0 | AT+CLSSA0 |
Communicatie:
Het is noodzakelijk om de RFC, DVID en RFID van de communicatie module gelijk te configureren. De modules kunnen met elkaar communiceren. Bij levering zijn de parameters uniform ingesteld, en de gebruiker kan deze naar eigen behoefte configureren.
AT instructie instructies:
Specifiek moet de JDY-40 module het eindteken rn toevoegen om de AT instructie te verzenden.
Instellen / opvragen – baudrate:
| Instructies | Antwoord | Antwoord |
|
AT+BAUD |
OK |
Param(1-7) 1:1200 2:2400 3:4800 4:9600 5:14400 6:19200 Standaardwaarde:4 |
| AT+BAUD | +BAUD= |
Instellen / opvragen -RFID:
| Instructies | Antwoord | Antwoord |
| AT+RFID | OK | Param(0000-FFFF) Standaardwaarde:8899 |
| AT+RFID | +BAUD= |
Instellen / opvragen -DVID:
| Instructies | Antwoord | Antwoord |
| AT+DVID | OK | Param(0000-FFFF) Standaardwaarde:8899 |
| AT+DVID | +BAUD= |
Instellen / opvragen -RFC:
| Instructies | Antwoord | Antwoord |
| AT+RFC | OK | Param(001-128) Standaardwaarde:001 |
| AT+RFC | +RFC= |
Instellen / opvragen -POWE:
| Instructies |
