Description
Documenten:Handleiding: Klik hier om te openenSchema: Klik hier om te openenDatasheet: Klik hier om te openenCode: Klik hier om te openen

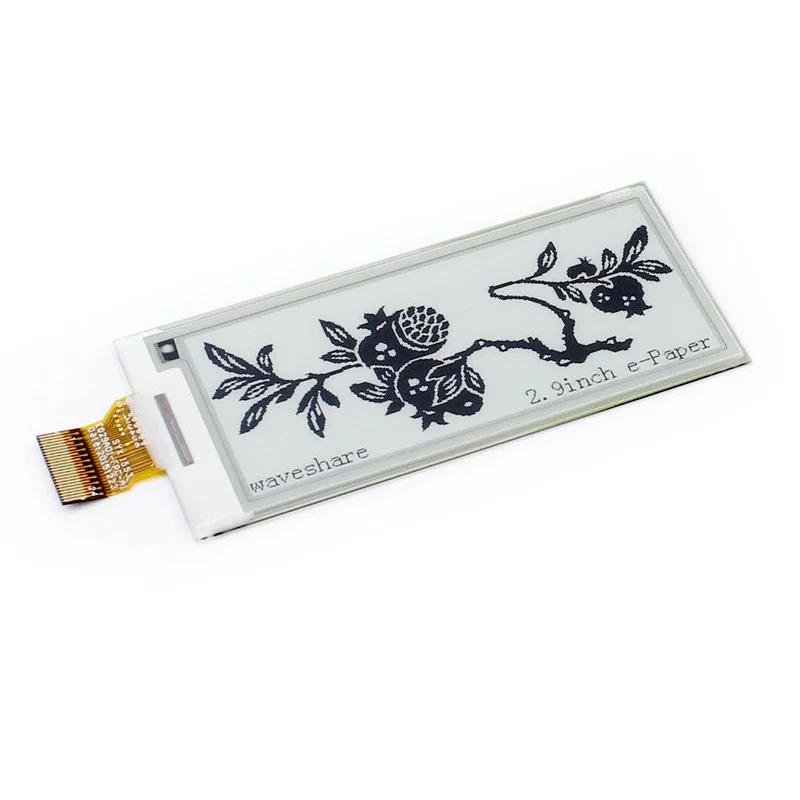

Overzicht:Dit is een 2,9-inch E-Ink display met een resolutie van 296×128 pixels. Het beschikt over een ingebouwde controller en communiceert via een SPI-interface, met ondersteuning voor gedeeltelijke de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk beeld zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels en industriële instrumenten.
Kenmerken:
- Geen achtergrondverlichting, behoudt de laatste inhoud lange tijd, zelfs wanneer het apparaat is uitgeschakeld.
- Ultra laag stroomverbruik; stroom is alleen nodig voor vernieuwing.
Specificaties:
- Bedrijfsspanning: 3.3V
- Interface: 3-draads SPI, 4-draads SPI
- Afmetingen: 36,7 mm × 79,0 mm × 1,05 mm
- Schermgrootte: 66,89 mm × 29,05 mm
- Puntafstand: 0,138 × 0,138
- Resolutie: 296 × 128
- Schermkleur: zwart, wit
- Grijsniveau: 2
- Gedeeltelijke vernieuwingstijd: 0,3 sec
- Volledige vernieuwingstijd: 2s
- Vernieuwingsvermogen: 26,4 mW (typ.)
- Stand-by vermogen: <0,017 mW
- Kijkhoek: > 170 °
Interfaces:
| VCC | 3.3V |
| GND | GND |
| DIN | SPI MOSI |
| CLK | SPI SCK |
| CS | SPI-chip select (laag actief) |
| DC | Data / Command control pin (hoog voor data, laag voor commando) |
| RST | Externe resetpin (laag voor reset) |
| BEZIG | Uitgangspen bezet (hoog voor bezet) |
Pakket bevat:1 x 2,9 inch e-papier module
