2,8 Inch 320×240 LCD-scherm module met SPI-interface-Snelle verzending

Description

Voorzien van:

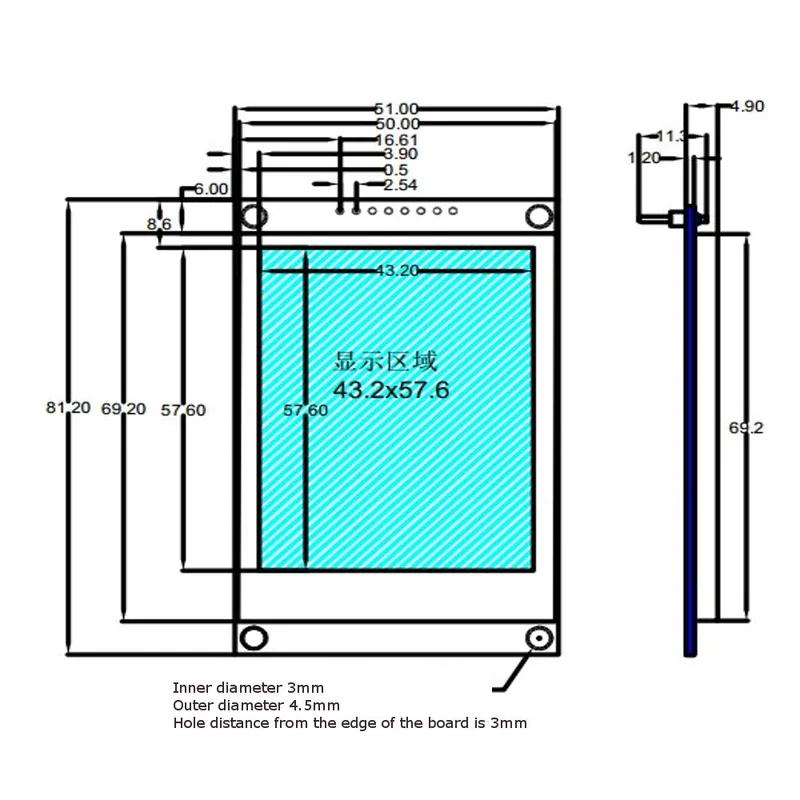

• Afmetingen: 2,8 inch
• Chauffeur-chip: ILI9341
• Kleur: 262.144 kleuren
• Aanraaktype: niet aanraakgevoelig
• Resolutie: 240 x 320
• Communicatie-interface: SPI

Interface beschrijving:

• 1. GND (aarde)
• 2. VCC (voeding 3,3 V)
• 3. CLK (kloklijn)
• 4. MOSI (gegevensinvoer)
• 5. RES (resetlijn)
• 6. DC (data/commando selectielijn)
• 7. BLK (achtergrondverlichting)
• 8. MISO (gegevensuitvoer)

Pin beschrijving:

Als u de IO-poort wilt besparen, kan de achtergrondverlichting van BLK niet worden aangesloten. Het systeem is ontworpen om de achtergrondverlichting te verlichten, ook als deze niet is aangesloten. Om de achtergrondverlichting uit te schakelen, moet u BLK verbinden met een laag niveau of rechtstreeks met aarde.

MISO is het uitgangssignaal van het scherm. Als u de informatie op het scherm niet hoeft te lezen, kan deze pin worden losgekoppeld. Er zijn minimaal 4 IO-poorten vereist om te kunnen functioneren.
