2.13 Inch e-ink schermweergave e-paper module met SPI-interface-Snelle verzending

Description

Documenten:

• Handleiding: Klik hier om te openen
• Code: Klik hier om te openen
• Schema: Klik hier om te openen
• Datasheet: Klik hier om te openen

Overzicht:

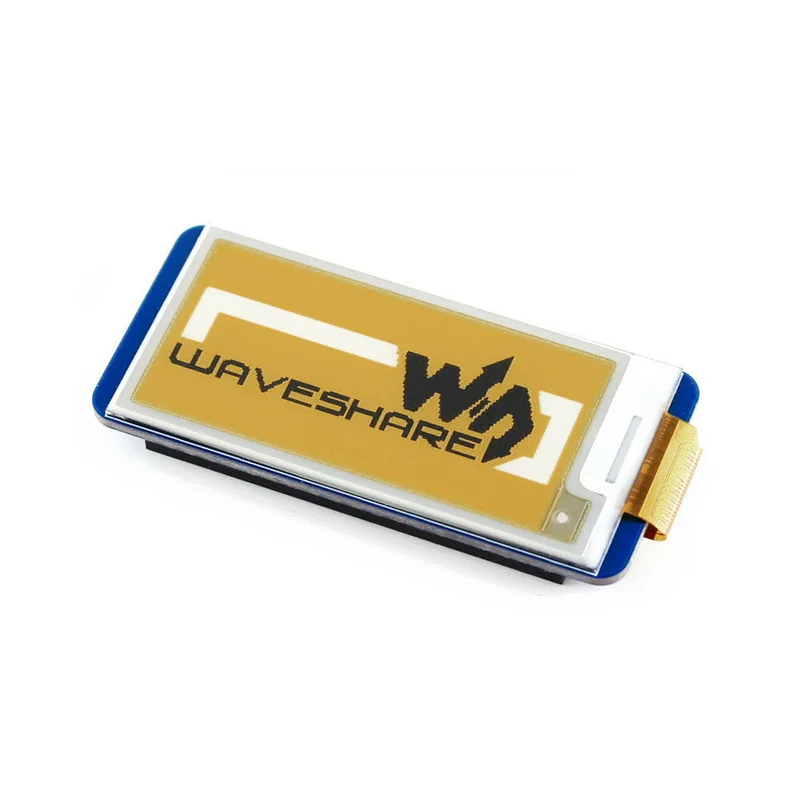

Dit is een E-Ink-display HAT van 2.13 inch met een resolutie van 212×104. Het heeft een ingebouwde controller en communiceert via een SPI-interface. Het ondersteunt een driekleurenbeeldscherm in geel, zwart en wit.

Door de voordelen zoals een zeer laag stroomverbruik, een brede kijkhoek en een duidelijk display zonder elektriciteit, is het een ideale keuze voor toepassingen zoals schaplabels en industriële instrumenten.

Kenmerken:

• Geen achtergrondverlichting, blijft de laatste inhoud lange tijd weergeven, zelfs als het apparaat is uitgeschakeld.
• Ultra laag stroomverbruik, stroom is alleen nodig om te verfrissen.
• Standaard Raspberry Pi 40PIN GPIO uitbreidingskop, ondersteunt Raspberry Pi-serie kaarten en Jetson Nano.
• SPI-interface voor verbinding met andere controllerkaarten zoals Arduino en Nucleo.

Specificaties:

• Bedrijfsspanning: 3.3V / 5V
• Koppel: 3-draads SPI, 4-draads SPI
• Overzichtsdimensie: 65 mm × 30,2 mm
• Schermgrootte: 23,71 mm × 48,55 mm
• Dot pitch: 0,229 × 0,228
• Resolutie: 212 × 104
• Weergavekleur: geel, zwart, wit
• Grijsniveau: 2
• Volledige vernieuwingstijd: 15s
• Vernieuwingsvermogen: 26,4 mW (typ.)
• Stand-by vermogen: <0,017 mW
• Kijkhoek: > 170 °

Koppel:

Pakket bestaat uit:

(de uitbreidingskaart is niet inbegrepen)
