10 Stuks pulse frequentie duty cycle verstelbare module vierkantsgolfsignaalgenerator-Snelle verzending

Description

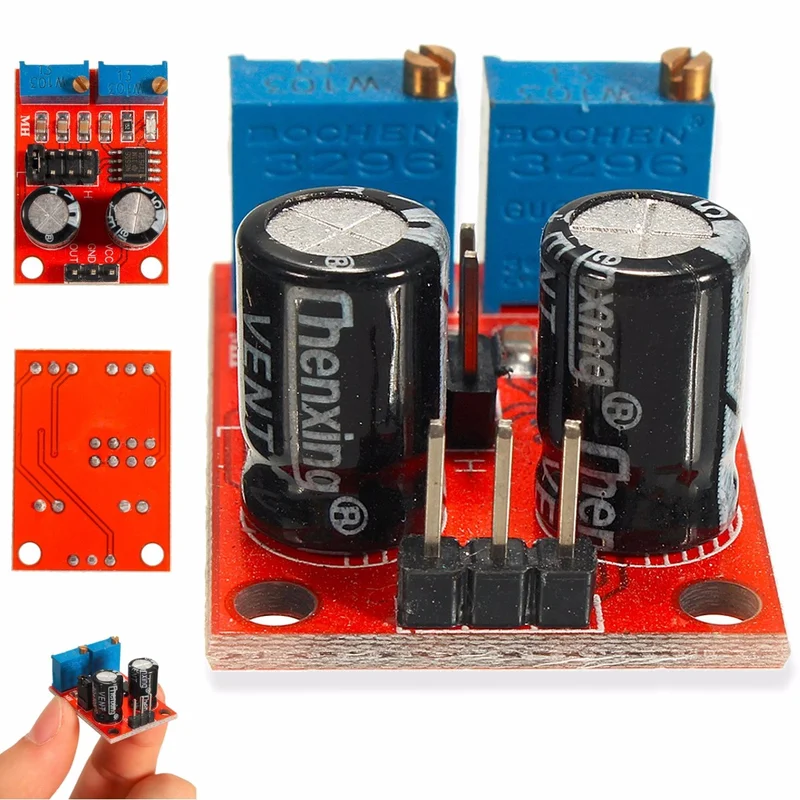

10 stuks pulse frequentie duty cycle verstelbare module vierkantsgolfsignaalgenerator

Kenmerken:

• Functie als vierkantsgolfsignaalgenerator, genereert een vierkantsgolf signaal voor experimentele ontwikkeling.
• Geschikt voor het aansteken van een stappenmotor door een vierkantsgolf drive-signaal te genereren.
• Genereert verstelbare pulsen voor microcontrollers (MCU).
• Verstelbare pulsen voor het aansteken van bijbehorende schakelingen.
• Afmetingen:31mm x 22mm
• Hoofdchip:588.166
• Ingangsspanning:5V-15V DC. Bij 5V voeding kan de uitgangsstroom rond de 15 mA zijn; bij 12V voeding kan de uitgangsstroom rond de 35 mA zijn.
• Ingangsstroom: >= 100 mA
• Uitgangsamplitude: 4.2V V-PP tot 11.4V V-PP (de output amplitude varieert met de ingangsspanning).
• Maximale uitgangsstroom: >= 15 mA (bij 5V voeding, V-PP groter dan 50%), >= 35 mA (bij 12V voeding, V-PP groter dan 50%).
• Uitgang met LED-indicatie (bij laag niveau gaat de LED aan, bij hoog niveau gaat de LED uit; bij lage frequentie knippert de LED).
• Het uitgangsfrequentiebereik is selecteerbaar:
  • LF-bestand: 1Hz ~ 50Hz
  • IF-bestand: 50Hz ~ 1kHz
  • Hoogfrequentiebestand: 1kHz ~ 10kHz
  • HF-bestand: 10kHz ~ 200kHz
• De duty cycle van de output kan worden verfijnd; de duty cycle en de frequentie zijn niet afzonderlijk verstelbaar; het aanpassen van de duty cycle zal de frequentie beïnvloeden.

Inbegrepen in de verpakking:

• 10 x pulse frequentie duty cycle verstelbare module
