Description
Parameter:
- Afmeting: 25 * 17 * 5 mm (lengte * breedte * hoogte)
- Ingangsspanning: DC 5-18V (werkelijke 5-12V is geschikt)
- Oplaadstatus: volledig en onbelast blauw licht, rood tijdens opladen
- De spanningsinstelling moet in de uitschakeltoestand worden gebruikt en de schakelaar moet worden losgekoppeld voordat wordt geschakeld.
- Kan ook worden gebruikt voor een witte LED-constante stroomaandrijving: stel een enkele lithiumaandrijving in, stel een dubbele lithiumaandrijving in op twee snaren.
Kenmerken:
- Dual / single 8.4V / 4.2V lithium batterij opladen
- Ingebouwde voedings-MOSFET, schakelmodus, lage apparaatverwarming, eenvoudig extern
- Programmeertbare laadstroom, 0.1-2A
- Programmeerbare voorlaadstroom, 10% -100%
- Geen behoefte aan een externe anti-zinkende schottky-diode
- Breed werkvoltage tot 18V
- Rode en groene LED-laadstatusindicatie
- Chip temperatuur bescherming, overmatige huidige bescherming, onderspanning bescherming
- Bescherming van de batterijtemperatuur, afsluiten van de batterij, bescherming tegen kortsluiting
- Schakelfrequentie 400 kHz, beschikbare inductiviteit 20uH en hoger
- PWR_ 0N-vermogen, op batterijen werkende schakelfunctie
- Minder dan 1% nauwkeurigheid van de laadspanningsregeling
- Trickle, constante stroom, driefasenladen met constante spanning om de batterij te beschermen
- Gebruik van QFN16 4 mm * 4 mm ultra klein pakket
Absolute maximale beoordeling:
- Voedingsspanning statische ingang (vin): 20V
- BBT: -8,4V ~ 20V
- BAT-kortsluitingsduur: continu
- Maximale junctietemperatuur: 120 ℃
- Werkomgeving temperatuurbereik: -40 ℃ ~ 85 ℃
- Opslagtemperatuurbereik: -65 ℃ ~ 125 ℃
- Pin-temperatuur (lastijd 10 seconden): 260 ℃
Toepassing:
Draagbare apparaten, verschillende laders, smartphones, PDA, mobiele telefoons, MP4- of MP5-spelers, tablet-pc, modelvliegtuigen, elektrisch gereedschap, intercoms.
Pakket inbegrepen:

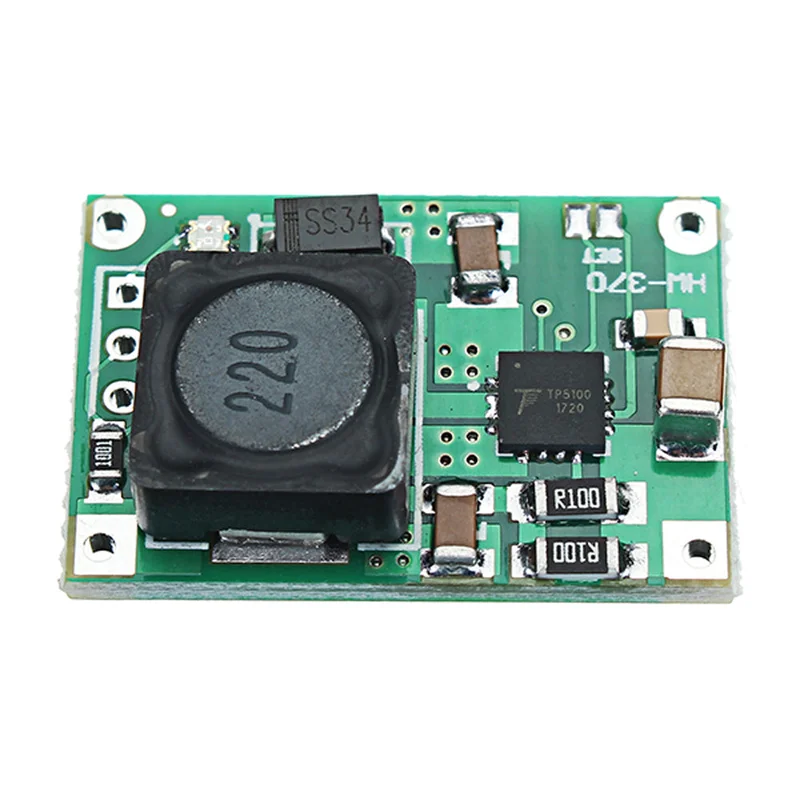

10 X lithium batterij oplaadbord.
