Beschrijving:

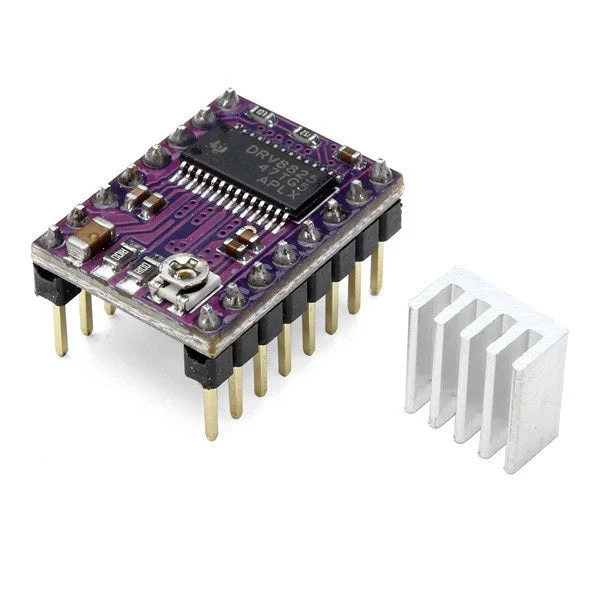

Deze module heeft een interface pinout die bijna identiek is aan die van de A4988 stepper motor driver, waardoor het kan worden gebruikt als een hogere prestatie vervanging in veel toepassingen.
De DRV8825 beschikt over een instelbare stroomlimiet, overstroom- en overtemperatuurbeveiliging, en biedt zes micro-resoluties (tot 1/32 stap).
Het ondersteunt een voedingsspanning van 8,2 tot 45V en kan tot ongeveer 1,5A per fase leveren zonder extra koeling; bij voldoende koeling kan het tot 2,2A per fase aan.
Kenmerken:
- Eenvoudige interface voor besturing van stap en richting
- Directe aansluiting op 3.3V en 5V systemen
- Ondersteunt thermische uitschakeling, overspanning en onderspanning
- Ondersteuning voor kortsluit- en grondbeveiliging
- Zes verschillende stapresoluties: full-step, half-step, 1/4 stap, 1/8 stap, 1/16 stap en 1/32 stap
- 4-laags, 2 oz koper PCB voor verbeterde warmteafvoer
- Verstelbare stroomregeling om de maximale stroomuitgang te bepalen met een potentiometer, waardoor hogere stapsnelheden mogelijk zijn
- Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snel of langzaam verval)
- Maximale voedingsspanning van 45V
- Ingebouwde regelaar (externe logische spanning vereist)
Pakket bevat:
- 10 x DRV8825 stepper motor drivers
- 10 x koellichamen
