Description
Kenmerken:

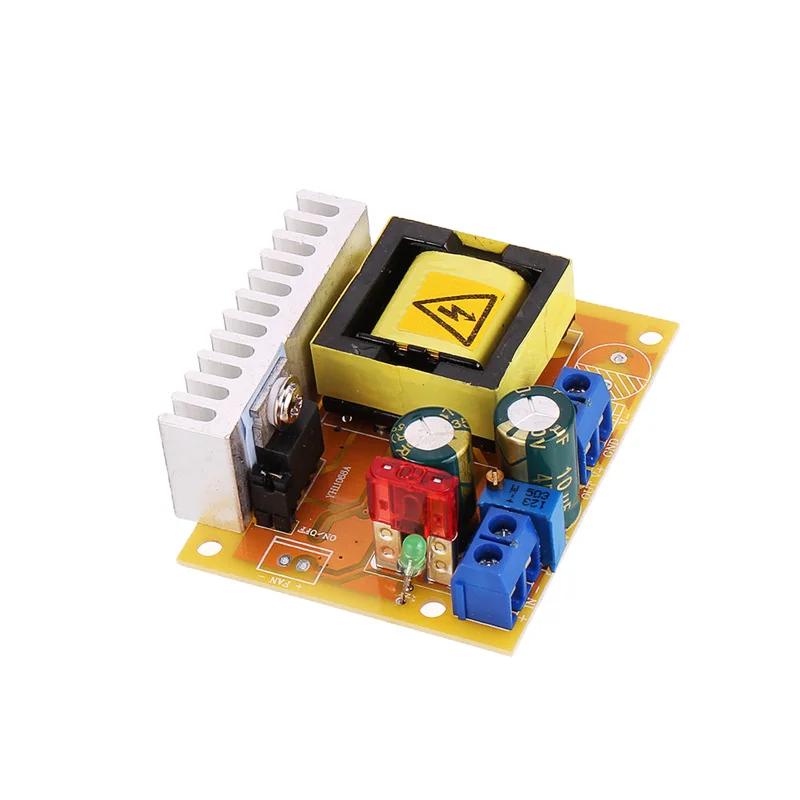

- Module naam: Hoogspanning Boost Module (let op bij gebruik)
- Module type: Niet-geïsoleerde boost-module
- Ingangsspanning: Twee bereikinstellingen beschikbaar (geselecteerd door jumper op de achterkant van de printplaat, standaardinstelling is 10-32V)
- 1. 8-16V-ingang (voor drie-snarige lithiumbatterij en 12V-batterijapplicaties)
- 2. 10-32V-ingang (voor toepassingen met een breed ingangsspanningsbereik)
- Ingangsstroom: 5A (MAX)
- Statische werkstroom: 15mA (bij 12V tot 50V, hoe hoger de uitgangsspanning, hoe hoger de statische stroom)
- Uitgangsspanning: 45-390V traploos instelbaar (standaard 50V, de uitgangsspanning is niet stabiel na aanpassing)
- Uitgangsstroom: 0.2A MAX (afhankelijk van het ingangs- en uitgangsspanningsverschil)
- Uitgangsvermogen: 40W (piek 70W)
- Werktemperatuur: -40 ~ +85 graden (verbeterde warmteafvoer bij hoge omgevingstemperaturen)
- Werkfrequentie: 75 KHz
- Conversie-efficiëntie: tot 88% (afhankelijk van input, outputspanning, stroom, spanningsverschil)
- Kortsluitbeveiliging: Ja (met 10A zekering, sluit de boog niet direct aan de uitgang aan)
- Overstroombeveiliging: Ja (bij overschrijding van 4.5A wordt de uitgangsspanning verlaagd)
- Overspanningsbeveiliging: Ja (bij overschrijding van 410V wordt de uitgangsspanning verlaagd)
- Ingang omgekeerde verbindingsbescherming: Ja (niet-zelfhersteltype, sluit de omgekeerde zekering aan)
- Installatiemethode: 4 x 3mm schroeven
- Bedradingsmethode: lasuitgang klemmenblok
- Modulegrootte: 60 mm x 50 mm x 22 mm (lengte x breedte x hoogte)
- Laadtijd voor condensatoren: 470uF tot 390V in 2 seconden, 1000uF in 4 seconden, 2200uF in 8 seconden, 4700uF in 18 seconden
Pakket bevat:
- 10 x hoogspanningsboostmodule
