Beschrijving:
De XL6009 is een krachtige step-up (BOOST) module met een schakelstroom van 4A. Deze module maakt gebruik van de tweede generatie hoogfrequente schakeltechnologie XL6009E1 als kernchip, met prestaties die aanzienlijk beter zijn dan de eerste generatie technologie LM2577. De XL6009 step-up module biedt een lagere kostprijs en uitstekende prestaties, waardoor de LM2577-module op het punt staat om te worden vervangen.
- Ultrabrede ingangsspanning: 3V ~ 32V, met een optimaal werkspanningsbereik van 5 ~ 32V;
- Ultrabrede uitgangsspanning: 5V ~ 35V;
- Ingebouwde 4A hoog rendement MOSFET schakelaar, met een efficiëntie tot 94%; (LM2577 heeft slechts een maximale stroom van 3A)
- Ultrahoge schakelfrequentie van 400 KHz, waardoor een filtercondensator met een kleine capaciteit kan worden gebruikt voor zeer goede resultaten, met minder rimpel;
Functie:
- Aard van de module: niet-geïsoleerde boost (BOOST)
- Rectificatiemethode: niet-synchrone rectificatie
- Invoerbereik: 3V ~ 32V
- Uitgangsbereik: 5V ~ 35V
- Ingangsstroom: 4A (max), onbelast 18mA (bij 5V ingang en 8V uitgang, zonder belasting minder dan 18mA; hoe hoger de spanning, hoe groter de nullaststroom)
- Omzettingsrendement: <94% (hoe groter het drukverschil, hoe lager het rendement)
- Schakelfrequentie: 400KHz
- Uitgangsrimpel: 50mV (hoe hoger de spanning en stroom, hoe groter de rimpel)
- Belastingsregeling: ± 0,5%
- Spanningsregeling: ±0,5%
- Bedrijfstemperatuur: -40 ℃ ~ + 85 ℃
- Afmetingen: 43 mm * 21 mm * 14 mm (L * B * H)
Pakket inbegrepen:

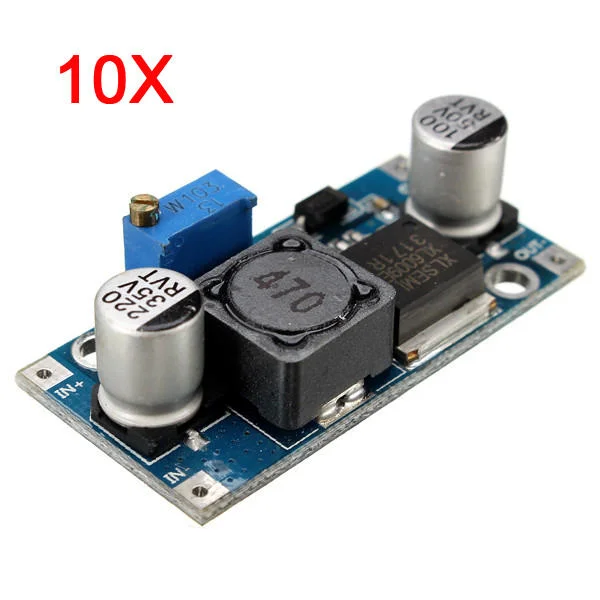

- 10 x 4A XL6009E1 instelbare DC-DC step-up boost converter voedingsmodule
