10 Stuks 315 MHz draadloze zender- en ontvanger module-Snelle verzending

Description

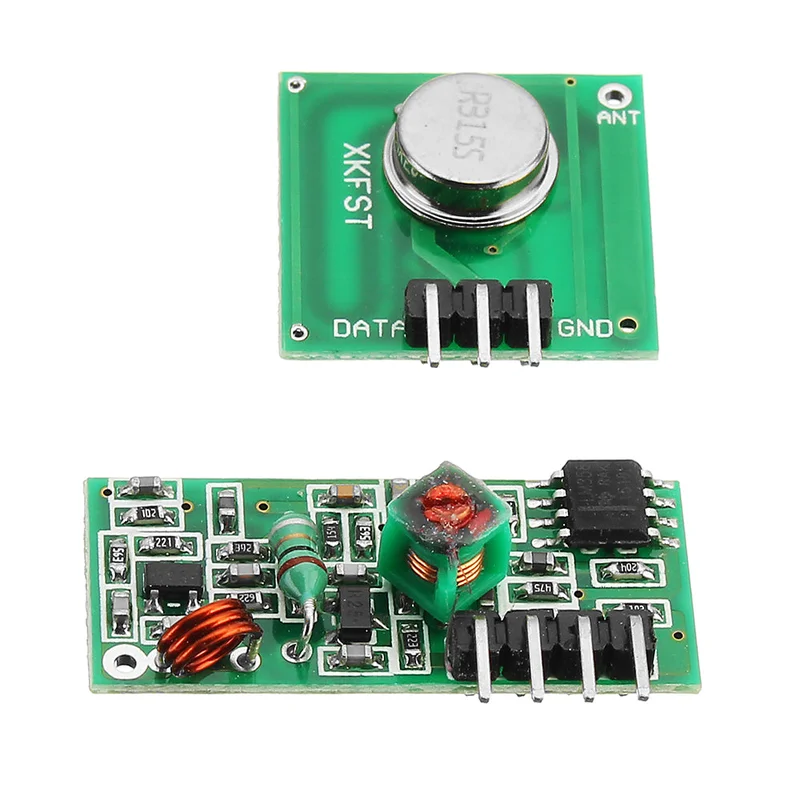

Zender module

Specificatie:

Werkspanning: 3V ~ 12V
Werkstroom: 20mA ~ 28mA
Standby stroom: 0mA
Werkfrequentie: 315 MHz
Zenderafstand: > 500m (gevoeligheid kan hoger zijn dan -103dBm indien in open veld)
Uitgangsvermogen: 16dBm (40mW)
Zendersnelheid: < 10Kbps
Modulatie modus: OOK (AM)
Werktemperatuur: -10 °C ~ +70 °C
Afmetingen: 19 x 19 x 8 mm

Voorzien van:

Stabiele prestaties
Breder bereik van de werkspanning

Pins:

PIN1 ATAD: data invoer
PIN2 VCC: voeding +
PIN3 GND: voeding –

Toepassing:

Draadloos belsysteem, inbraakalarm, draadloze dataoverdracht, geautomatiseerd data-acquisitiesysteem.

Ontvanger module (5V superregeneratie)

Specificatie:

Werkspanning: DC 5V
Werkstroom: 4mA
Modulatie modus: OOK (AM)
Werktemperatuur: -10 °C ~ +70 °C
Ontvangsensitiviteit: -110dB
Werkfrequentie: 315 MHz
Afmetingen: 30 x 14 x 7 mm

Voorzien van:

Gebruik van LC-oscillerende schakeling met versterking
Output datasignaal is TTL-niveau
Direct aan te sluiten op de decoder

Pins:

PIN1 ANT: antenne
PIN2 VCC: voeding +
PIN3 / 4 DATA: data-uitgang
PIN5 GND: voeding –

Toepassing:

Draadloze afstandsbediening, dataoverdracht, afstandsbediening voor speelgoed, anti-diefstal alarm.

Notitie:

De antenne heeft een grote invloed op de ontvangst van de module. De beste antennegolflengte is 1/4, meestal gebruik je 50 Ohm enkele draad. De antennelengte voor 315 MHz is ongeveer 23 cm.

Ook de positie van de antenne beïnvloedt de ontvangst van de module. Houd de antenne zo ver mogelijk weg van afscherming, hogedruk- en storingsbronnen.

Pakket inbegrepen:

10 x 315 MHz RF draadloze ontvanger-module
10 x 315 MHz RF draadloze zender-module
