Inleiding:

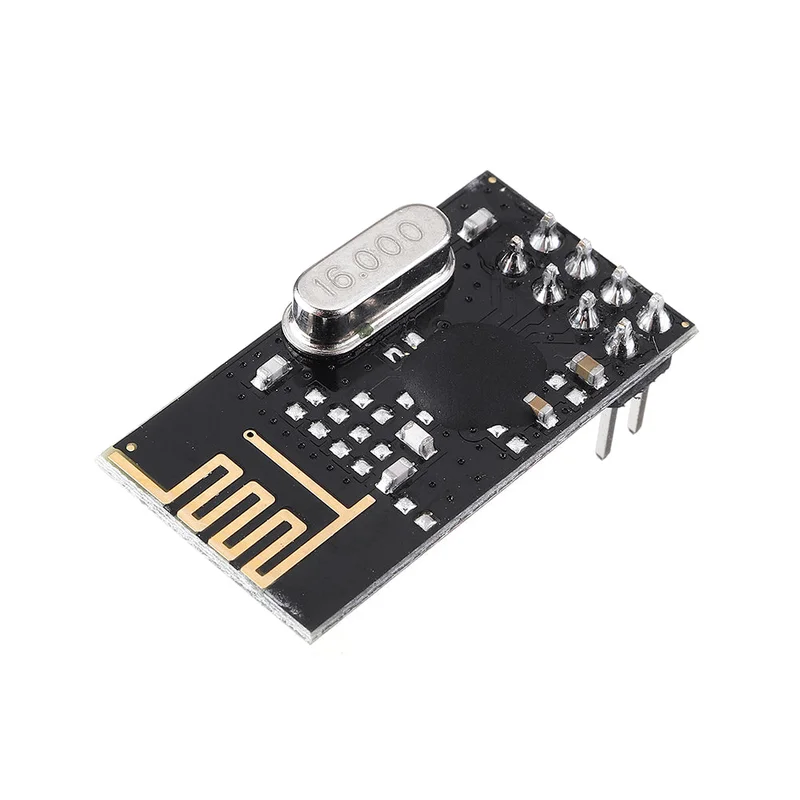

De NF-04 is een 2.4G draadloze module met een compact formaat en een ingebouwde antenne. Het biedt een hoge datasnelheid (tot 2 Mbps), een SPI-interface en is volledig gebaseerd op hardware. Deze module staat bekend om zijn hoge stabiliteit, kosteneffectiviteit en uitstekende spectrumtestkenmerken, en maakt gebruik van industriële componenten.
De NF-04 is veelzijdig inzetbaar in verschillende Internet of Things-toepassingen, zoals draadloze muizen en toetsenborden, afstandsbedieningen, somatosensorische apparatuur, actieve RFID, NFC en laagvermogen zelforganiserende netwerken voor draadloze sensornetwerken. Het is een ideale oplossing voor IoT-toepassingen.
Kenmerken:
- DIP-8 ultra klein pakket, ingebouwde 2.4G antenne, compact en gebruiksvriendelijk.
- Ondersteunt data-ontvangst van zes kanalen.
- Ondersteunt gangbare modulatiemethoden zoals GFSK en FSK.
- Ondersteunt datasnelheden van 2Mbps, 1Mbps en 250Kbps.
- Multifrequentiepunt: 126 frequentiepunten voor communicatie met meerdere punten en frequentiehoppen.
- Intern geïntegreerde hoge PSRR LDO.
- Breed voedingsspanningsbereik: 1.9 ~ 3.6V.
- Gemiddelde emissiestroom zo laag als 110mA.
- Ontvangstgevoeligheid: -96dBm bij 250kbps.
- Maximaal zendvermogen: +7dBm.
- Met vierdraads SPI-interface kan de snelheid oplopen tot 10MHz.
- Interne geïntegreerde intelligente ARQ-protocolmotor.
- Transceiver data hardware interrupt output.
- Ondersteunt 1bit RSSI-uitvoer.
- Lage toepassingskosten: de BK2425 integreert alle high-speed signaalverwerkingsonderdelen gerelateerd aan het RF-protocol, zoals automatische hertransmissie van verloren datapakketten.
- De SPI-interface kan worden aangesloten op de SPI-poort van de microcontroller of op een microcomputer met één chip.
- Eenvoudig te ontwikkelen door de geïntegreerde verbindingslaag, met automatische hertransmissiefunctie en foutdetectie.
| PIN | Naam | Richting | Functie |
| 1 | VCC | – | Voeding tussen 2.0 ~ 3.6V. |
| 2 | GND | – | Aarde, aangesloten op referentiepotentiaal. |
| 3 | CSN | Invoer | Chipselectie voor SPI-communicatie. |
| 4 | CE | Invoer | Controlepin van de module. |
| 5 | MOSI | Invoer | SPI gegevensinvoerpin. |
| 6 | SCK | Invoer | SPI busklok. |
| 7 | IRQ | Uitgang | Interrupt signaaluitgang, actief laag. |
| 8 | MISO | Uitgang | SPI gegevensuitvoerpin. |
| Module model | NF-04 |
| Pakket | DIP-8 |
| Grootte | 28.5 x 15.2 mm |
| Communicatie-interface | SPI (tot 10 Mbps) |
| Luchtsnelheid | 250k ~ 2Mbps, 3 instelbare niveaus (250 kbps, 1 Mbps, 2 Mbps) |
| Frequentiebereik | Instelbaar van 2400 MHz ~ 2525 MHz, stappen van 1 MHz |
| Antenne type | PCB antenne, ontvang 2dBi |
| Maximaal zendvermogen | 7dBm |
| Ontvangstgevoeligheid | -96dBm @ 250Kbps |
| Gemiddelde stroom | Emissiestroom: 25mA (7dBm) Ontvangststroom: 15mA (2Mbps) Afschakelstroom: 1.0uA (Shutdown-modus) |
| Voedingsbereik | 1.9 ~ 3.6V, typische waarde 3.3V |
| Bedrijfstemperatuur | -20 °C ~ 85 °C |
| Opslagomgeving | -20 °C ~ 90 °C, <90% RH |
