Description
Dit 1,8 inch TFT LCD-scherm met aanraakfunctie is ideaal voor verschillende toepassingen. Het scherm heeft een resolutie van 128 x 160 en kan eenvoudig worden aangesloten via een SPI-interface.
| Aantal | Naam | Functie |
|---|---|---|
| 1 | GND | Macht grond |
| 2 | VCC | Vermogen 3.3V + |
| 3 | SCL | Seriële kloklijn |
| 4 | SDA | Seriële datakabel |
| 5 | RES | Weergave resetpin, lage hendel reset |
| 6 | DC | Registreer select pin (data register selectie) |
| 7 | BLK | LCD-achtergrondverlichting, lage achtergrondverlichting |
| 8 | MISO | Seriële datakabel |
| 9 | CS1 | SPI-chipselectie voor weergave |
| 10 | CS2 | SPI-chipselectie voor aanraakscherm |
| 11 | PEN | Raak triggeruitgang aan |
| 12 | NC | Hangende |
| Kenmerk | Specificatie |
|---|---|
| Grootte | 1,8 inch met aanraakfunctie |
| Materiaal | TFT LCD-kleur |
| Resolutie | 128 x 160 (weergaverichting kan worden aangepast) |
| Controle chip | ST7735 |

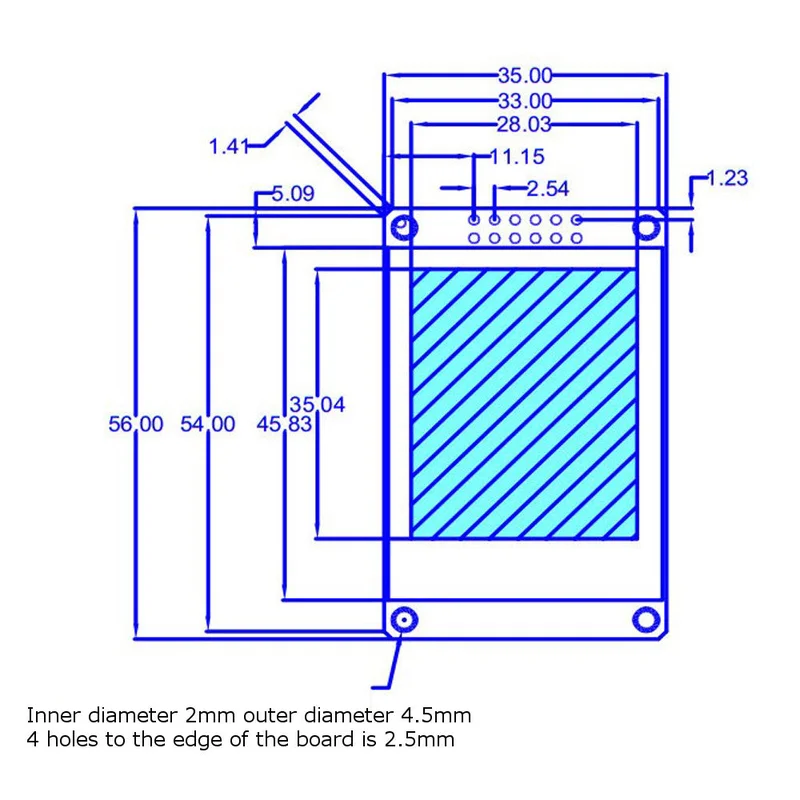

| Weergavegebied | 28.03 (W) x 35.04 (H) |
| Fysieke afmetingen | 35,00 (W) x 56 (H) |
| Type interface | SPI |
| Aantal pinnen | 12 PIN |
| Verbindingsmethode | 2.54 dubbele pinnetje met dubbele rij |
| Kijkrichting | 12 uur |
| Bedrijfstemperatuur | -20 tot 70 graden |
